友发衬塑复合钢管全流程处理指南

　　一、选型处理：适配场景的核心参数匹配

　　(一)衬塑材质与场景适配选型

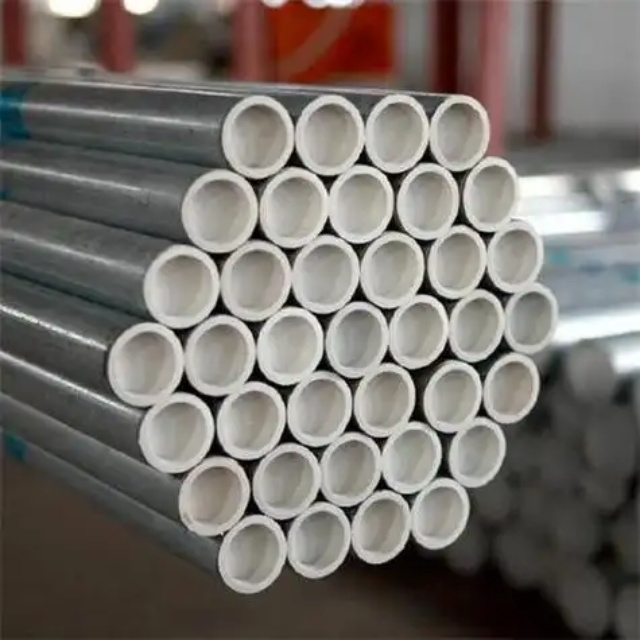

　　友发衬塑复合钢管以碳素钢为基管，内衬不同热塑性塑料层，需根据输送介质、压力及环境精准选型，核心对应关系如下表：

　(二)规格选型与定制处理

　　常规规格范围：

　　公称直径：DN15-DN600mm(覆盖绝大多数工程需求);

　　长度：标准定尺 6m、12m，允许偏差 + 20mm，可定制 3-12m 特殊长度;

　　衬塑层厚度：≥0.5mm(根据压力等级递增，高压场景可达 1.5mm)。

　　特殊需求定制：

　　卫生级定制：饮用水场景需选用食品级 PE 衬层，提供第三方卫生检测报告(符合 GB/T 17219);

　　防腐升级：沿海高盐雾环境可追加外壁镀锌 + 涂塑双重防护，耐盐雾试验≥1500h;

　　精度定制：对直线度要求高的场景(如自动化输送系统)，可指定直线度≤1mm/m 的精密级产品。

　　二、质量把控处理：钢塑结合质量核心管控

　　(一)到货验收关键流程

　　标识与资料核查：

　　管体需清晰标注 “友发” 钢印、衬塑材质(如 “GSF.PE”)、规格(DN50×4.0)、生产批号及执行标准，包装带印有品牌 LOGO 及溯源二维码;

　　需提供原厂质保书，明确基管力学性能(抗拉强度≥335MPa)、衬塑层耐化学性及附着力指标。

　　外观与结构检测：

　　基管表面无锈蚀、凹陷，衬塑层内壁光滑无鼓泡、裂纹、脱落，切口处钢塑结合紧密无缝隙;

　　用 5 倍放大镜检查衬塑层与基管过渡处，无明显分层或气泡，弯曲度≤1.5mm/m。

　　核心性能检测：

　(二)不合格品处置规范

　　现场判定：外观缺陷(如衬塑层鼓泡面积>5cm²)、性能不达标(如附着力≤2 级)立即暂停验收，留存缺陷部位影像及检测数据;

　　退换货流程：24 小时内联系供应商(参考镀锌管区域联络方式)，提交质保书及检测报告，5 日内完成退换货，定制产品需提供定制协议佐证;

　　特殊情形：已裁切但发现内在缺陷(如衬塑层局部脱落)，凭无损检测报告(超声检测衬塑层完整性)可申请部分补货或折价处理。

　　三、存储防护处理：钢塑结构双重保护

　　(一)存储环境核心要求

　　场地条件：优先室内通风存储，室外存放需垫高 50cm(用橡胶垫或木架，严禁直接接触地面)，覆盖耐老化防雨布(抗紫外线等级≥UV50);

　　环境控制：温度 - 5℃-40℃(避免高温导致衬塑层软化、低温脆裂)，相对湿度≤80%，远离强酸、强碱及有机溶剂存放区。

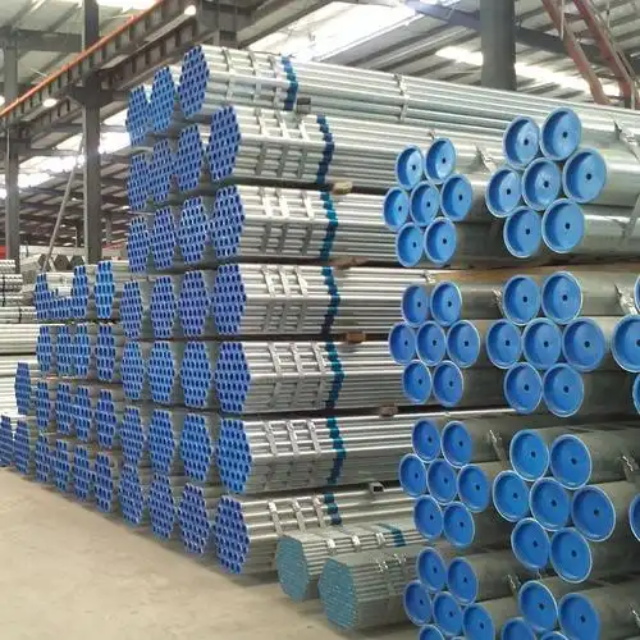

　　(二)堆放与维护规范

　　分类堆放：按衬塑材质、规格分区堆放，DN≤100mm 管材堆放高度≤1m，DN>100mm≤0.8m，层间用柔性垫层(如无纺布)分隔，防止衬塑层磨损;

　　定期维护：每月检查一次，基管表面浮锈用抹布蘸中性清洁剂擦拭，衬塑层污染用清水冲洗，禁止使用钢丝球等硬质工具;

　　出库原则：遵循 “先进先出”，装卸采用软吊带吊装(避免钢丝绳划伤)，单根搬运需两端着力，禁止滚拖或抛摔。

　　四、加工处理：保护衬塑层完整性关键工艺

　　(一)裁切处理技术要点

　　设备选择：采用专用切管机(带硬质合金刀片)或等离子切割机(配备冷水冷却装置)，严禁气割(高温烧毁衬塑层);

　　精度控制：裁切长度偏差≤±3mm，切口垂直度偏差≤0.8mm/m，裁切后用专用锉刀修整毛刺，确保衬塑层切口平整无破损;

　　切口防护：立即在切口处涂刷衬塑专用修补剂(如环氧型修补胶)，涂层厚度≥1.0mm，常温固化 24h 后方可进行后续加工。

　　(二)连接方式操作规范

　　螺纹连接(适用于 DN≤100mm)：

　　采用套丝机加工螺纹，螺纹深度比普通钢管浅 1-2 牙(避免损伤衬塑层)，精度符合 GB/T 7306.1;

　　连接前螺纹处缠绕食品级生料带(顺时针 3-4 圈)，涂抹耐候型密封胶(耐温 - 30℃-120℃，符合 CJ/T 483)，禁用含铅密封材料。

　　沟槽连接(适用于 DN≥65mm)：

　　用专用滚槽机加工沟槽，槽深比普通钢管浅 0.2-0.3mm，槽口距管端≥20mm;

　　选用内衬塑料的沟槽管件，安装时橡胶密封圈需与衬塑层紧密贴合，螺栓扭矩按 DN 规格设定(DN100mm 螺栓扭矩≥65N・m)。

　　法兰连接(适用于高压场景)：

　　法兰焊接前需用胶带封堵衬塑层端口，防止焊渣侵入，焊接后清除焊渣并检测衬塑层完整性;

　　法兰密封面采用三元乙丙橡胶垫片，螺栓对称紧固，确保密封均匀无渗漏。

　　(三)弯曲加工限制与要求

　　适用范围：仅允许对 DN≤50mm、壁厚≥3.0mm 的管材进行冷弯，弯曲半径≥6 倍外径(如 DN50 管材弯曲半径≥300mm);

　　质量控制：弯曲后用内窥镜检查衬塑层，无裂纹、起皱或剥离，若出现局部损伤，需用修补剂填充并固化后使用。

　　五、售后问题处理：钢塑复合结构专项解决方案

　　(一)常见问题诊断与处置

　(二)质保与维权保障

　　质保期限：基管质保 12 个月，衬塑层质保 24 个月(自交货日起)，涵盖衬塑层附着力、耐腐蚀性及密封性问题;

　　维权流程：发现问题→拍摄缺陷影像 + 出具检测报告→48 小时内提交供应商→供应商 72 小时内现场核查→10 日内出具解决方案(修补、换货或退款);

　　批量保障：采购≥5 吨可签订专项质量协议，明确衬塑层耐盐雾、耐介质等指标，若因质量问题导致系统故障，可追溯全额损失赔偿。
