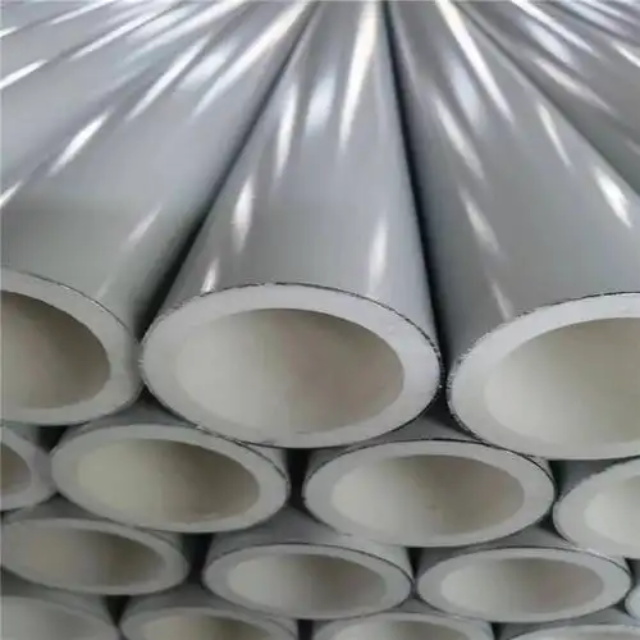

友发衬塑复合钢管壁厚参数全解析
一、壁厚构成：钢基与塑层的双重维度
友发衬塑复合钢管的壁厚由基管壁厚(外层碳素钢)和衬塑层厚度(内层塑料)两部分组成，二者协同满足承压与防腐需求，具体定义如下：
基管壁厚：决定管道整体承压能力，材质以 Q235、Q345B 为主，壁厚偏差需符合 GB/T 3091-2015 标准(≤±10%);
衬塑层厚度：保障耐腐蚀性能，材质包括 PE、PVC、F4、PP 等，厚度偏差≤±0.2mm，且需与基管紧密结合无分层。
二、场景适配：基管壁厚核心范围
基管壁厚需根据输送压力、介质特性及安装环境精准选型，不同场景的推荐范围如下表所示：
应用场景 | 推荐衬塑材质 | 基管壁厚范围（mm） | 适配压力等级 | 对应标准依据 |
建筑给水 / 饮用水 | 食品级 PE | 2.0-5.0 | 1.0-2.0MPa | GB/T 28897-2012 |
工业酸碱输送 | PVC | 3.0-6.0 | 1.6-2.5MPa | CJ/T 136-2007 |
化工强腐蚀介质 | F4 | 4.0-8.0 | ≤2.0MPa | GB/T 37594-2019 |
热水 / 采暖系统 | PP | 2.5-5.0 | 1.0-1.6MPa | CJ/T 120-2018 |
市政污水 / 雨水输送 | PE | 3.0-6.0 | ≤1.0MPa | GB/T 5135.20-2019 |
注：埋地场景需额外考虑土壤荷载，基管壁厚建议按上限选型，例如 DN300mm 市政污水管推荐基管壁厚 6.0mm。
三、规格对应：公称直径与壁厚参数表
结合 CJ/T 136-2001 标准及友发产品实测数据，常见公称直径(DN)对应的详细壁厚参数如下：
公称直径（DN） | 基管壁厚（mm） | 衬塑层厚度（mm） | 总壁厚（mm） | 适用场景 |
15 | 2.0-2.5 | 0.5-0.8 | 2.5-3.3 | 室内给水支管 |
25 | 2.5-3.0 | 0.8-1.0 | 3.3-4.0 | 建筑采暖管道 |
50 | 3.0-4.0 | 1.0-1.2 | 4.0-5.2 | 工业低压输液管 |
100 | 4.0-5.0 | 1.2-1.5 | 5.2-6.5 | 市政给水干管 |
150 | 5.0-6.0 | 1.5-2.0 | 6.5-8.0 | 化工中等压力输送管 |
200 | 6.0-7.0 | 2.0-2.5 | 8.0-9.5 | 埋地污水主管 |
300 | 7.0-8.0 | 2.5-3.0 | 9.5-11.0 | 大型工业循环水管 |
四、衬塑层厚度：防腐性能的关键指标
衬塑层厚度直接影响管道耐腐蚀性与使用寿命，其选择需遵循以下原则：
介质腐蚀性适配：
弱腐蚀介质(如自来水)：衬塑层厚度≥0.5mm;
中腐蚀介质(如稀酸)：衬塑层厚度≥1.0mm;
强腐蚀介质(如浓酸)：衬塑层厚度≥2.0mm，且需选用 F4 材质;
定制化增厚：沿海高盐雾环境或埋地长期使用场景，可定制衬塑层厚度至 3.0mm，耐盐雾试验可达 1500h 以上;
检测要求：用超声波测厚仪每米检测 3 处，衬塑层厚度平均值需≥标称值，最低值不低于标称值的 85%。
五、壁厚检测与验收规范
检测工具：基管壁厚采用游标卡尺(精度 0.02mm)测量，衬塑层厚度采用超声波测厚仪(精度 0.01mm)检测;
检测位置：基管壁厚在管端 100mm 范围内均匀测量 4 点，衬塑层厚度在管内圆周方向均匀测量 6 点;
合格判定：
基管壁厚偏差≤±10%(如 DN100 基管标称 4.0mm，实测需在 3.6-4.4mm 范围内);
衬塑层无针孔、鼓泡，厚度偏差≤±0.2mm;
钢塑结合处无分层，剥离试验时衬塑层断裂而非与基管脱离。
